Uso: | Purificación del hidrógeno | Materia de base: | Gas de horno |
---|---|---|---|
Tecnología: | Tecnología del PSA | Capacidad del hidrógeno: | 500~50,000 Nm3/h |
Alta luz: | unidad de la generación del hidrógeno,Unidad del PSA para la producción del hidrógeno |

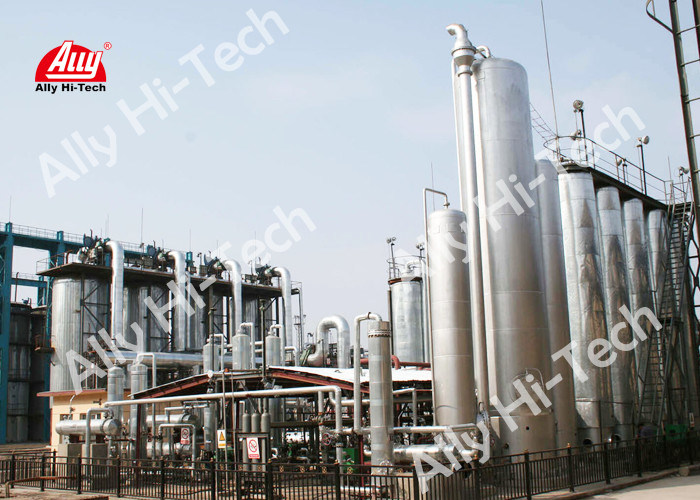

Alta planta eficiente del hidrógeno del PSA, unidad de la recuperación del hidrógeno del gas de horno de coque
General
En el proceso de producción de la coquefacción, la fabricación y la acería del hierro, el hierro y las empresas de acero producen un gran número de subproductos del gas, entre los cuales H2 es alto en el contenido, que es un combustible de gas de uso general y también una fuente de energía secundaria importante. La fabricación del uso completo del gas del subproducto del hierro y de las empresas de acero puede no sólo ahorrar mucho combustible, pero también extrae el combustible limpio de ella, elimina una gran cantidad de descarga de gas, y grandemente mejora y protege el ambiente. El hidrógeno del producto con una pureza de 99.9-99.999% se puede obtener por la tecnología madura de la adsorción del oscilación de la presión.
Características
Gran escala y alta purificación.
El producto tiene una alta pureza del hidrógeno.
Leading Technology.
Descripción de proceso
El gas de horno de coque es obtenido quitando alquitrán, el denaphthalene, la desulfurización de la presión atmosférica, y la desulfurización fina para obtener el gas fino. El gas purificado se puede obtener por la compresión, el tratamiento previo, la adsorción del oscilación de la presión, y la sequedad de la desoxidación para obtener el hidrógeno de la pureza elevada.
La tecnología comprende tres unidades principales y combinaciones, a saber TSA, PSA, sequedad de la desoxidación, en donde el principio de proceso de PSA es lo mismo que el arte anterior.
TSA es una tecnología de la adsorción de la temperatura-temperatura. Según la curva de funcionamiento de TSA, el gas de varios componentes de la mezcla se separa bajo cierta presión de funcionamiento, la adsorción normal de la temperatura y análisis de alta temperatura para hacer que el producto de la blanco proveen de gas y las impurezas.
En la tecnología de sequía de la desoxidación, bajo acción de un catalizador, el oxígeno, y el hidrógeno en el hidrógeno crudo reaccionan al agua de la forma para quitar el oxígeno en el hidrógeno crudo; el agua generada después es refrescada por un refrigerador y quitada por un sistema de sequía de TSA para alcanzar el propósito de purificar el hidrógeno.
Funcionamiento
