Información detallada

Aplicación:	Generación in situ del hidrógeno	Rendimiento:	Alto Reliabilityy
Huella:	Modularización	Tecnología:	Maduro y avanzado
Automatización:	Alto nivel	Eficiencia:	alta
módulo:	Resbalón prefabricada
Alta luz:	sistema de gas de hidrógeno , proceso de reforma del metano del vapor para la producción del hidrógeno

Descripción de producto

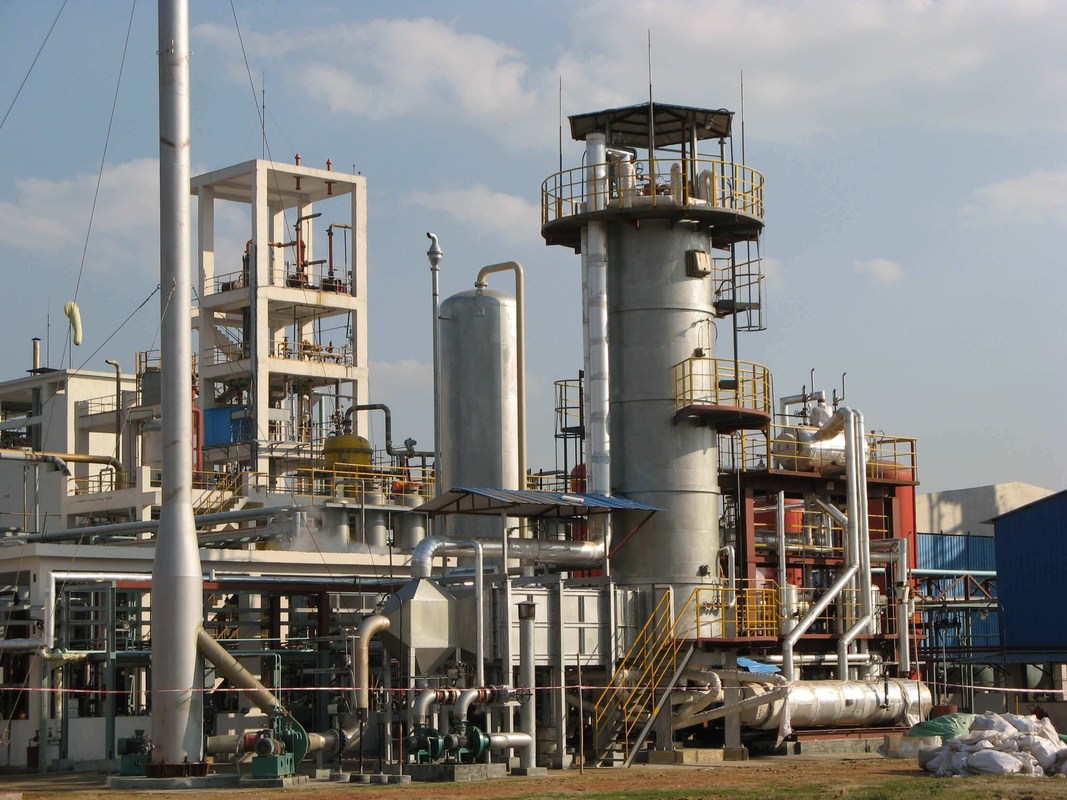

** Generación in situ a escala media del hidrógeno por SMR 600 Nm3/h ~ 3.000 Nm3/h

General

Alíe de alta tecnología optimizó el proceso de SMR, incluyendo el reformador, la red (HEN) del intercambio de calor y el sistema de la purificación, para reducir la inversión de capitales y el consumo del gas natural, en base del sistema de la preparación del gas del proceso de la síntesis del amoníaco.

Típicamente, alíe de alta tecnología se ha enganchado a la optimización del reformador y concedió más de 6 patentes en este campo. Alíe de alta tecnología proveyó de la solución del hidrógeno una capacidad de 50 NCMH para las Olimpiadas de Pekín basadas en el asociado de proceso de SMR con el PSA en 2008.

Características

Operación madura de la tecnología de producción, segura y confiable.
De control de operaciones seguro y práctico con un alto nivel de automatización.
Gastos de explotación bajos y período de reembolso corto.
El gas de escape del PSA recuperado como combustible reduce emisiones del consumo de combustible y de extractor.
Resbalón de la prefabricación
Reformador top-encendido prefabricado del cilindro que ahorra el trabajo in situ enorme de la instalación

Diagrama esquemático de proceso

Descripción de proceso

El gas de la desulfurización se mezcla con vapor según cierto ratio. El mixutre atraviesa los tubos del reformador, donde convierte en los syngas que consisten en dióxido del monóxido del hidrógeno y de carbono y de carbono y metano y vapor unreacted en presencia de los catalizadores.

Un sistema del intercambio de calor se utiliza como ahorrador, mientras que un convertidor del cambio se introduce para convertir el carbono monoixed en el dióxido adicional del hidrógeno y de carbono. El gas resultante entra en una unidad del PSA, donde el hidrógeno se separa de los otros gases. El gas de escape del PSA se recupera como combustible.

Fórmula de la reacción

CH4 +H2O →3H2+CO - Q
→ H₂ +CO2+Q DE CO+H2O

Funcionamiento

Capacidad del hidrógeno: 600 ~ 3.000 nanómetro³/h
Pureza del hidrógeno: el 99% ~ 99,999% (v/v)
Presión del hidrógeno: 1,3 ~ MPa 3,0 (G)
Temperatura: ambiente

etiqueta:

Lugar de origen:	China
Nombre de la marca:	Ally Hi-Tech

Precio:	Negotiable
Detalles de empaquetado:	Paquete de marinera
Tiempo de entrega:	8 ~ 12 meses

Generador industrial del hidrógeno de la escala media por SMR 600 Nm3/H - 3000 Nm3/H

sistema de gas de hidrógeno

proceso de reforma del metano del vapor para la producción del hidrógeno
