Uso: | Generación in situ del hidrógeno | Funcionamiento: | Alta confiabilidad |
---|---|---|---|
Huella: | Modularización | Tecnología: | Maduro y avanzado |
Automatización: | Alto nivel | Características: | eficacia alta |
Módulo: | Resbalón prefabricada | ||
Alta luz: | En el abrasivo anti del generador del hidrógeno del sitio,Planta prefabricada de la generación del gas de hidrógeno de la resbalón,Resbalón prefabricada en el generador del hidrógeno del sitio |
Artículo en el generador del hidrógeno del sitio, planta de la generación del hidrógeno para la distribución del hidrógeno
Características
Operación madura de la tecnología de producción, segura y confiable.
De control de operaciones seguro y práctico con el alto nivel de automatización.
Gastos de explotación bajos y período de reembolso corto.
El gas de escape del PSA se recuperó como el combustible reduce emisiones del consumo de combustible y de extractor.

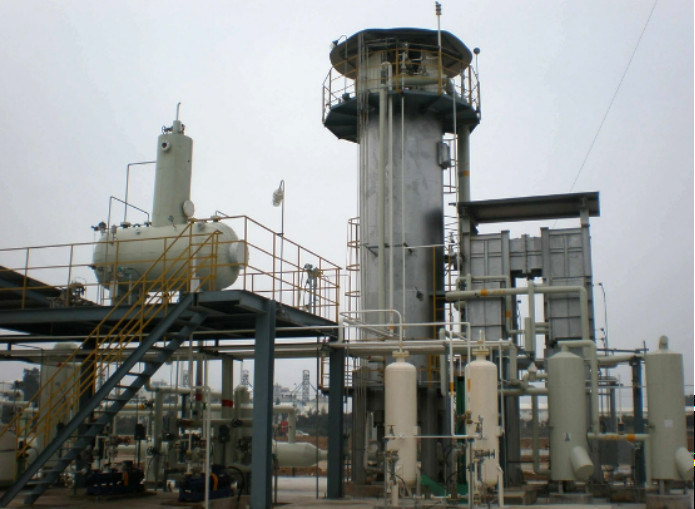

Resbalón de la prefabricación
Reformador top-encendido prefabricado del cilindro que ahorra el trabajo in situ enorme de la instalación
Diagrama esquemático de proceso
Descripción de proceso
El gas de la desulfurización se mezcla con vapor según cierto ratio. El mixutre atraviesa los tubos del reformador, donde convierte en los syngas que consisten en dióxido del monóxido del hidrógeno y de carbono y de carbono y metano y vapor unreacted en presencia del catalizador. Un sistema del intercambio de calor se utiliza como ahorrador, mientras que un convertidor del cambio introducted para convertir el carbono monoixed en el dióxido adicional del hidrógeno y de carbono. El gas resultante entra en una unidad del PSA, donde el hidrógeno se separa de los otros gases. El gas de escape del PSA se recupera como combustible.
Reacción
CH4 +H2O →3H2+CO - Q
→ H2 +CO2+Q DE CO+H2O
Funcionamiento
Capacidad del hidrógeno | 1.200 kg/d ~ 6.000 kg/d |
Pureza del hidrógeno | 99,99% (v/v) |
Presión del hidrógeno | 1,5 MPaG |
Temperatura | ambiente |
General
Ally Hi-Tech optimizó el proceso de SMR, incluidng el reformador, red del intercambio de calor (GALLINA) y sistema de la purificación, para reducir el investmetn capital y el consumo del gas natural, en base del sistema de la preparación del gas de proceso de la síntesis del amoníaco. Típicamente, han contratado a la optimización del reformador y concedió a Ally Hi-Tech más de 6 patentes en este campo. Ally Hi-Tech proveyó de la solución del hidrógeno una capacidad de 50 NCMH para las Olimpiadas de Pekín basadas en el proceso de SMR asociado al PSA en 2008.
