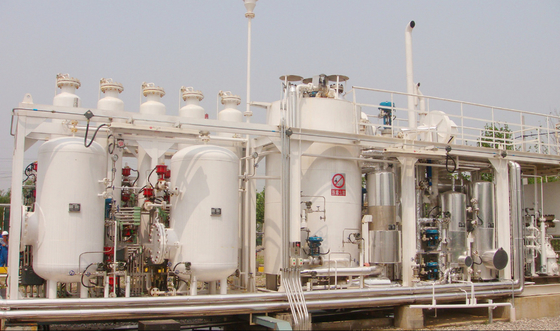

Alto generador del hidrógeno del gas natural de la automatización por huella del acuerdo de SMR

Alto generador del hidrógeno del gas natural de la automatización por huella del acuerdo de SMR

General

Utilice el sistema de abastecimiento existente del metanol, la red natural del gaseoducto, las estaciones de reaprovisionamiento de combustible de CNG y del GASERO y otras instalaciones para construir o para ampliar o para construir la nueva producción completa del hidrógeno y estaciones de reaprovisionamiento de combustible en base de estaciones existentes. Con la producción y la hidrogenación del hidrógeno de la en-estación, se reduce el vínculo del transporte del hidrógeno, y el coste de producción, de almacenamiento y de transporte del hidrógeno se reduce. Esta tecnología puede minimizar el precio del hidrógeno actualmente venta, y el coste de combustible para los vehículos hidrógeno-aprovisionados de combustible es comparable al de los vehículos de la gasolina. Pero coincide más respetuoso del medio ambiente y con las tendencias energéticas futuras.

Características técnicas

1. La alta automatización reduce la carga de trabajo de operadores;
2. El gas y el gas combustible de la materia prima adoptan el gas natural de diversos niveles de la presión, que pueden ahorrar con eficacia energía y reducir el consumo;
3. La flexibilidad de la operación de la unidad de producción del hidrógeno es grande, y no hay el tanque de almacenamiento de gran capacidad del hidrógeno, así que la unidad de producción del hidrógeno puede correr continuamente;
4. el equipo Resbalón-montado de la producción y de la compresión del hidrógeno ocupa una pequeña huella;
5. Los cilindros de alta presión se utilizan para almacenar el hidrógeno, que es maduro, seguro y confiable;
6. Hidrógeno de alta presión que carga en etapas, alto índice de utilización de capacidad del equipo del almacenamiento de gasolina;
7. La selección de sitio de estaciones del combustible del hidrógeno puede utilizar estaciones de reaprovisionamiento de combustible existentes del gas natural, que es fácil de promover.

Proceso técnico

Usando el gas natural como materia prima, el hidrógeno de gran pureza es producido por el reformado con vapor (SMR) + la adsorción del oscilación de la transformación + de la presión (PSA). El hidrógeno preparado es presurizado a 20MPa por el compresor e incorpora el grupo del cilindro del almacenamiento del hidrógeno 20MPa. El hidrógeno en el grupo de la botella del almacenamiento del hidrógeno 20MPa se puede transportar por el remolque, o puede ser presurizado continuamente a 45MPa o a MPa 90 antes de entrar en la botella del almacenamiento del hidrógeno 45MPa o 90Mpa. El hidrógeno se vende a los vehículos de la pila de combustible vía las máquinas de la hidrogenación.

Especificación

• Salida nominal del hidrógeno: 50 Nm3/h
• Pureza del hidrógeno: típicamente 99,99 vol.%; pureza más elevada adaptada;
• Presión en el BL: 0,8 ~ MPa 1,4.

• Consumo del gas natural: 0,45 Nm3/Nm3-H2
• Dimensión de empaquetado: 6,0 x 2,3 x 3,5
